改造前：普通快滤池（单水反冲、大阻力丰型管/滤砖，出水浊度 0.7~0.9 NTU）
先弄明白：普通快滤池的毛病出在哪？
不少自来水厂正面临同样的尴尬：建厂 20~30 年的普通快滤池（双阀、四阀、大阻力丰型管），出水浊度常年 0.7~0.9 NTU 压在一级 A 边缘，滤料板结泥球化、反冲洗耗水大、自动化跟不上——想换又怕大动干戈、影响供水。
很多厂的第一反应是"改成 V 型滤池"。但 V 型滤池对池体有硬性要求（池深 4.2~4.5 m、V 型进水槽、完整表扫系统），90 年代的老快滤池大多只有 3.5~3.8 m 深，强行改 V 型往往要加高池壁、大改排水，投资和工期都翻倍。
其实更务实的路线是——改造成"气水反冲洗滤池"：保留原有池体，把单水反冲升级为气水联合反冲，换配水系统、调滤料、升自控。这篇文章就把这条中改路线拆开讲：改造哪些内容、施工怎么排、效果怎么验。
普通快滤池（双阀/四阀/大阻力丰型管）用得久了，毛病都差不多：
配水系统锈蚀失效：大阻力丰型管或陶瓷滤砖长期浸泡锈蚀，反冲洗"头重脚轻"，局部滤料长期洗不干净，板结泥球化；
单水反冲洗不净：单靠水的上向冲刷，滤层深处的污泥洗不出来，冲洗效果差、耗水量大（自用水率 5~8%）；
出水水质波动：反冲洗不均导致滤床状态不一致，水头损失快速上升、过滤周期从 48h 缩到 20h 以下；
自动化薄弱：1990 年代建成的水厂大量依赖现场手动阀门、抽屉柜控制，与现在的 SCADA 平台难以融合；
产水能力不足：随着城市扩张，滤池常处于 120%~150% 超负荷运行，扩容需求迫切。
核心病根在"单水反冲"——水冲强度有限，洗不净滤料深处的泥。把"单水冲"升级为"气水联合反冲"，正是改造的第一性原理：先气冲把滤料表面的污物"撬"松，再水冲冲走，洗得更净、更省水。
两条改造路线：气水反冲洗滤池 vs V 型滤池
| 维度 | 气水反冲洗滤池（中改） | V 型滤池（大改） |
|---|---|---|
| 池体 | 保留原有池体 | 需加高池壁（差 0.6~1.0 m） |
| 配水系统 | 换滤板滤头（或开孔管）小阻力 | 滤板滤头 + V 型槽 + 中央排水渠 |
| 反冲方式 | 气水联合反冲（气冲+水冲） | 气水反冲 + 表面扫洗 |
| 池深要求 | 3.5~3.8 m 即可 | 需 4.2~4.5 m |
| 投资 | 中（约为 V 型的 60~70%） | 高 |
| 工期 | 3~6 月/单组 | 6~12 月/单组 |
| 出水浊度 | 0.5~0.8 NTU | 可达 0.3 NTU |
| 适用 | 绝大多数老厂（池深不足） | 池体有条件、要上全自控 |
决策建议：池深不足 4 m、想控制投资和停水影响的老厂，气水反冲洗滤池改造是性价比最高的选择；只有池体条件好、且长期想上"少人/无人值守"高自动化的厂，才值得一步到位改 V 型滤池。V 型滤池本质上是气水反冲洗滤池的"满配版"。
改造核心内容：四件事
把气水反冲洗滤池改造拆成"四件事"，每一件都是对症下药：

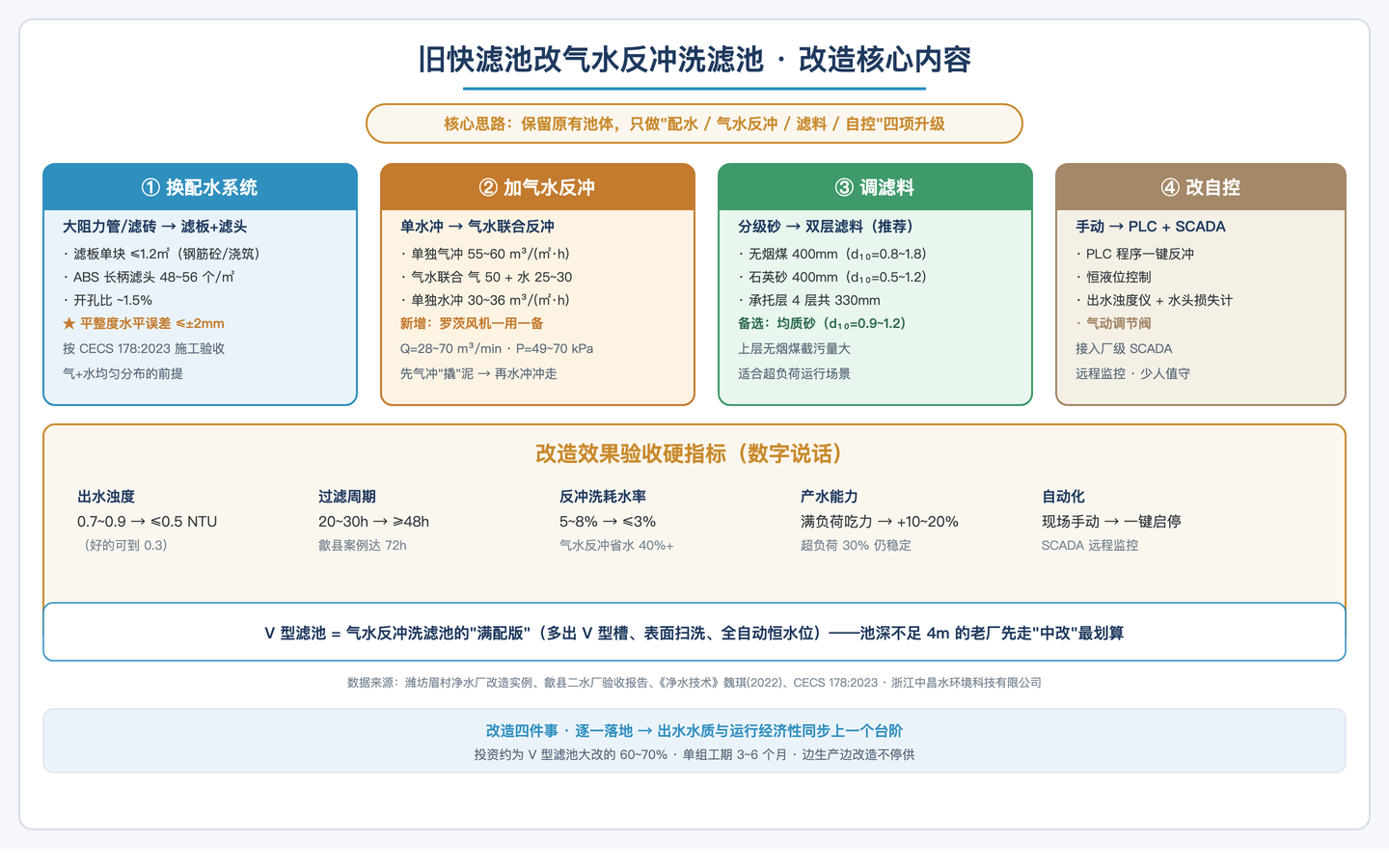

气水反冲洗滤池改造核心内容：换配水系统 / 加气水反冲 / 调滤料 / 改自控
1. 换配水系统：大阻力管/滤砖 → 滤板+长柄滤头
这是最关键的一步，也是气水反冲能成立的前提——气和水要能均匀分布到整个池面：
拆除原有大阻力丰型管或陶瓷滤砖，改铺滤板 + 长柄滤头小阻力配水配气系统；
滤板：钢筋砼预制或整体浇筑，单块面积 ≤1.2㎡；
滤头：ABS QS 型长柄滤头（长 28.5cm，缝隙 36 条），布置密度 48~56 个/㎡，开孔比约 1.5%；
平整度要求：单池滤板面水平误差 ≤±2mm——这是决定反冲洗均匀度的命门（见"施工精度"一节）；
按《气水冲洗滤池整体浇筑滤板及可调式滤头技术规程》（CECS 178:2023）施工验收。
如果原池配水是"中阻力陶瓷滤砖"，也可保留滤砖、只加气路做气水反冲（苏北案例路线），省去换滤板的大动作——但滤砖老化破损时仍建议直接换滤板滤头。
2. 加气水反冲：单水冲 → 气水联合反冲
新增鼓风机房 + 气路管路，把反冲洗从"单水冲"升级为三段式气水联合反冲：
单独气冲：气冲强度 55~60 m³/(㎡·h)（约 15~16 L/(s·㎡)），3~4 min，先把滤料表面的泥"撬"松；
气水联合：气 50 + 水 25~30 m³/(㎡·h)，3~4 min，边撬边冲；
单独水冲：30~36 m³/(㎡·h)，3~5 min，把剥离的污泥漂走；
设备配置：罗茨鼓风机一用一备（Q=28~70 m³/min，P=49~70 kPa，变频控制）+ 反冲洗水泵（按水冲强度选型），配套气路阀门、止回阀、流量计。
苏北 20 万 m³/d 水厂改造实测：气冲 55 m³/(㎡·h) + 水冲 36 m³/(㎡·h)，单水冲改气水反冲后，反冲洗水量减少 40% 以上，出水浊度从 0.7~0.9 降到 0.3~0.5 NTU。
3. 调滤料：分级砂 → 双层滤料（或均质砂）
反冲洗方式变了，滤料也要配套调整：
双层滤料方案（推荐）：400 mm 无烟煤（d₁₀=0.8~1.8 mm，K₈₀≤2.0）+ 400 mm 石英砂（d₁₀=0.5~1.2 mm，K₈₀≤1.7），外加 4 层共 330 mm 承托层。上层无烟煤截污量大，适合超负荷运行，是气水反冲改造的主流搭配；
均质砂方案：d₁₀=0.9~1.2 mm、K₈₀≤1.4、厚度 1.2~1.5 m + 50~100 mm 粗砂承托层（粒径 2~4 mm）。适合想向 V 型滤池靠拢、后续再升级的厂；
无论哪种，都要按滤料级配重设反冲洗强度，避免滤料流失。
4. 改自控：抽屉柜 + 现场手动 → PLC + SCADA
气水反冲比单水冲多了一个"气"的执行环节，手动根本忙不过来：
PLC 站：把"气冲→气水联合→水冲→恢复过滤"编成自动程序，一键启停；
仪表：恒液位控制、出水浊度仪、水头损失计、气动调节阀；
接入：升级后的自控系统接入厂级 SCADA 平台，远程监控、少人值守。
边生产边改造，怎么排进度？
改造节奏：分批错峰
以 8 组滤池的水厂为例：
夏冬用水高峰：每次只改 1 组（保供能力 ≥14 万 m³/d）；
春秋用水平峰：可同时改 2 组；
总工期：通常 6~12 个月（气水反冲改造比 V 型滤池快一半）。
停水窗口：清水池满水位调度
几个必然要全停的环节，需要提前调度：
更换进水阀门（8 组共用进水渠）：全部停产 2h 左右，需在清水池满水位时操作；
更换反冲洗阀门（管道切割/焊接）：需 4~6h，安排在夜间低峰；
鼓风机房接入与试压：预留 1~2 天专项停水。
施工安全：边生产=高风险
苏北案例总结的血泪教训：
某池反冲洗阀门更换完未及时关闭，夜间冲洗时水漫进施工池，淹没焊机、滤料、阀门执行器——损失 5 万 + 工期延后；
某池改造放空阀未关，导致清水阀倒灌进管廊间，把 PLC 站也淹了。
必做四件套：
进场前阀门动作审批单（每开/关一个阀门都走流程、双方签字）；
关键阀门、管廊间液位报警器；
改造池与运行池之间物理隔断（盲板或闸板）；
施工人员水厂方安全交底（每波新工人进场前必做）。
施工精度关键点：滤板平整度 ±2mm 怎么卡？
滤板平整度是气水反冲改造最容易被忽视的隐形坑——平整度不达标，气水反冲洗就会偏流，滤料局部板结，反过来又"洗不干净"。
苏北案例的工程经验（实测有效）：
底板二次找平：先凿毛原池底板，二次浇筑 30~50 mm 细石混凝土找平层，多点用水准仪校核；
气孔/水孔定位支架：根据滤池长度和气孔间隔，预制专用支架（不要现场逐个量），把不锈钢预埋管直接卡在支架上一起浇筑；
水孔激光校准：水孔在底板上方 10 cm 高度水钻成孔，开孔前用激光水平仪 + 水准仪联合校准，争取一次成孔（多次钻孔会扩大误差）；
浇筑后精测：用精密水准仪逐点测每块滤板四角，超 ±2mm 必须整改。
经验值：第一组滤池整改会浪费 1~2 周，后续几组只要复制工艺、效率可提升 50% 以上。
改造效果怎么验收？
关键验收指标（用得出数字说话）
| 指标 | 改造前 | 改造后目标 |
|---|---|---|
| 出水浊度 | 0.7~0.9 NTU | ≤0.5 NTU（好的可到 0.3） |
| 过滤周期 | 20~30 h | ≥48 h |
| 反冲洗耗水率 | 5~8% | ≤3% |
| 产水能力 | 满负荷吃力 | 提升 10~20% |
| 自动化 | 现场手动 | 一键启停+SCADA 接入 |
验收文档
滤板平整度测量记录（每块板四角标高）；
滤头安装记录（编号、密度、开孔比）；
气密性/均匀性试验记录（工程通行做法：充气 0.1 MPa、保压 5 min，压降 ≤10% 为合格）；
整套反冲洗试运行数据（3 个完整循环）；
连续 30 天出水水质日报。
真实案例：合肥供水集团第五水厂 2003 年气水反冲改造
把上面说的改造路线落到一座真实水厂上——合肥供水集团第五水厂。田胜在 2003 年中国城镇供水协会研讨会上系统总结了该厂经验，是国内"双阀/四阀滤池气水反冲改造"最早的工程文献。
改造前现状
滤池型式：双阀虹吸滤池 / 四阀快滤池（90 年代典型工艺）；
设计滤速 6~8 m/h；
反冲强度 16 L/(m²·s) 左右（典型单水反冲）；
配水系统：大阻力 PVC 管，或早期滤板+短柄滤头小阻力；
出水浊度：原设计<2 NTU，已不能适应 0.5 NTU 的新水质标准。
改造目标与思路
"目前众多供水企业已经将出厂水浊度标准压缩在 0.5 NTU 以下；针对原滤池所设计的<2 NTU 标准，无论是滤池参数、滤层结构、生产工艺等各方面，目前已不能满足供水生产的要求；因此为了达到出厂水<0.5 NTU 的水质标准，滤池必须进行必要的改造。"
核心思路：保留双阀/四阀滤池池体，重点调整性能参数 + 改善冲洗效果 + 升级自控——不搞大改，实现水质从<2 NTU 降到<0.5 NTU。
改造方案（田胜原文要点）
配水系统改造：拆除原大阻力干管及穿孔支管，增设滤梁、滤柱 + 现浇整体滤板，配长柄可调式滤头。滤板与池底之间留 0.8 m 配气空间（保证反冲洗气水均压）；
滤料改造：原级配石英砂改为均质中粗砂（有效粒径 d=0.65~1.0 mm），孔隙大、含污能力高、强度高；
气水联合反冲洗（三段式，参数见下表）；
自动化改造：原有手动闸阀全部更换为电动蝶阀；按清水池液位自动开启滤池数量、按液位+水头损失+时间三重条件自动反冲洗；接入 SCADA 平台。
| 阶段 | 气冲强度 | 水冲强度 | 历时 |
|---|---|---|---|
| 单独气冲 | 15 L/(m²·s) | — | 1 min |
| 气水混冲 | 15 L/(m²·s) | 3 L/(m²·s) | 3 min |
| 单水冲 | — | 6 L/(m²·s) | 5 min |
| 合计 | — | — | 9 min |
| 反冲洗周期 | 24h（按水头损失/时间双控） | ||
改造效果
出水浊度：从原<2 NTU 稳定降到<0.5 NTU（达到改造目标）；
滤料清洗：反冲洗均匀度提高，滤层不产生上细下粗分层（气水反冲的关键优势），含污能力提升；
反冲洗水量：相比单水反冲节水量显著；
反冲洗周期：从传统 12~24h 优化到 24h 固定周期 + 水头损失触发（双重控制）。
后续延伸（合肥五水厂 2008 扩建 + 2025 深度处理）
田胜论文发表 5 年后（2008），合肥五水厂扩建至 50 万 m³/d（合肥市主力水厂），新工艺直接采用 "V 型滤池 + 气水反冲"——即田胜论文改造路线的"满配版"。再到 2025 年 5 月，五水厂一二期 深度处理工程开工，工艺升级为 "预氧化+折板絮凝平流沉淀+臭氧接触+上向流活性炭滤池+V 型砂滤池+次氯酸钠消毒"——把"气水反冲滤池"嵌入到完整的深度处理链条中，服务合肥经开区、政务区约 100 万人口。
一条完整的升级时间线：2003 年田胜"双阀/四阀改气水反冲"（中改）→ 2008 年扩建"V 型滤池+气水反冲"（大改）→ 2025 年上深度处理（高品质）。三次升级，池体一脉相承、工艺逐步叠加——这就是"气水反冲洗滤池"路线给老厂带来的最长生命周期价值。
写在最后：给水司的几条经验
先评估再定方案：池深、配水系统现状、用水高峰曲线——这三样决定你走"气水反冲改造"还是"V 型滤池大改"，别一上来就拍板；
关键设备走"业主指定品牌短名单"：滤板、滤头、罗茨风机、自控阀门——这几样决定了改造成败，别交给总包随便采购；
气水反冲调试是核心节点：单水冲改气水反冲后，鼓风机频率、阀门开度、反冲洗时序都要反复试——歙县案例仅调试就花了 1 个月，苏北案例直接重写了反冲洗 PLC 程序；
改造后第一年关注滤料流失：双层滤料（无烟煤+石英砂）改造后第一年需密切观察无烟煤流失量，正常应<5cm/年；
为将来留升级空间：气水反冲改造后若想再进一步（如向 V 型滤池靠拢），当初选"均质砂+滤板滤头"的方案升级成本最低。
旧快滤池改气水反冲洗滤池，是投资可控、停水影响小、见效快的中改路线——把 20 年老厂的池体留下，把"单水冲"这个最大短板补上，出水水质和运行经济性都能上一个台阶。如果您正在做水厂滤池改造的前期论证，欢迎联系浙江中昌水环境——我们提供从池体评估、改造设计到滤板/滤头/气水反冲/自控成套供货的交钥匙服务。
